КОМПАС-3D
Оборудование: Кабели и жгуты
Cпециализированное приложение для КОМПАС-3D, предназначенное для автоматизации процесса трехмерного моделирования электрических кабелей и жгутов, а также для выпуска конструкторской документации на эти изделия.

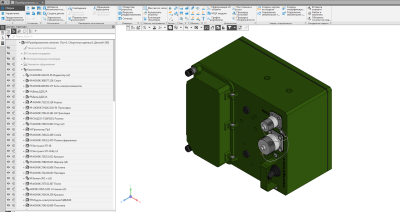

Приложение автоматически создает:

  • трассы прокладки кабелей и жгутов в пространстве изделия;
  • позиционирование кабельных частей соединителей по их приборным (блочным) частям;
  • трехмерные модели кабелей и жгутов с учетом количества и диаметра проводников, проходящих по трассам;
  • скругления в точках поворота трассы с учетом автоматически рассчитываемого условного диаметра кабеля или ветви жгута;
  • сборочный чертеж кабеля или жгута;
  • спецификацию к чертежу с подсчетом длин всех проводников и количества различных материалов;
  • позиционные обозначения на сборочном чертеже;
  • объекты спецификации типа «сборочная единица» для жгутов или кабелей.

В качестве базы данных компонентов можно использовать любой источник трехмерных моделей. Это могут быть отдельные файлы 3D-моделей, библиотеки моделей, а также каталоги Библиотеки Стандартные Изделия.

В качестве базы данных проводов и кабелей можно использовать как специальные текстовые файлы в составе приложения, так и Библиотеку Материалы и Сортаменты.

Размеры на получаемых чертежах полностью соответствуют размерам кабелей и жгутов, измеренным по осям их трехмерных моделей. Суммарная длина проводников в спецификации дополнительно учитывает все припуски на монтаж и провисание, заданные пользователем еще на этапе формирования трасс. Пользователи могут добавлять к моделям разъемов таблицы с контактами, соответствующими им сигналами и маркировкой подводящих проводов. При этом данные из блоков и приборов об адресах электрической связи и сигналах автоматически передаются в кабельные части жгутов.

На сборочном чертеже жгута или кабеля конструктор при необходимости может размещать таблицы распайки разъемов.

Приложение применяется в приборостроении для моделирования соединений между блоками и разъемами в целом, а также в электротехнике, где должны моделироваться связи между отдельными контактами.

Приложение Кабели и жгуты интегрировано с системами проектирования электрооборудования КОМПАС- Электрик и Е3 в части импорта состава электрических аппаратов — Перечня элементов — в виде XML-файла.

Требует для работы: КОМПАС-3D
Производитель: ООО «АСКОН-Системы проектирования»

Постоянная лицензия
46 400 руб.*
Запись в едином реестре российских программ для электронных вычислительных машин и баз данных № 704
Где купить? Задать вопрос

* Не является публичной офертой. Для уточнения стоимости, сроков и условий приобретения программного обеспечения обращайтесь в офисы АСКОН, партнерам АСКОН или оформите приобретение через Интернет-магазины.
