APM FEM

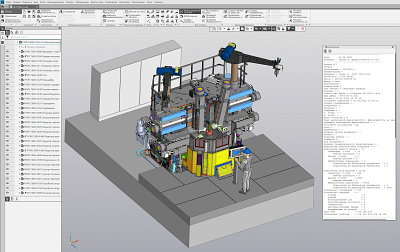

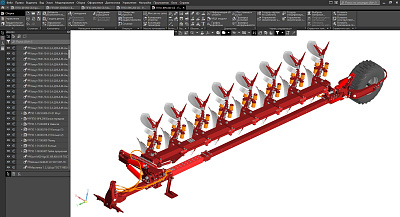

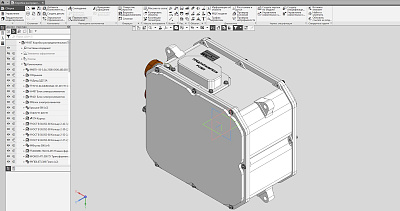

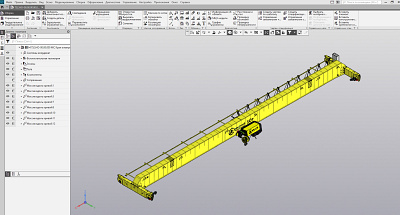

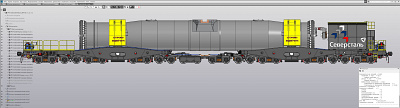

Приложение APM FEM предназначено для выполнения экспресс-расчетов твердотельных объектов в системе КОМПАС-3D, и визуализации результатов этих расчетов.

В состав APM FEM входят инструменты подготовки деталей и сборок к расчёту, задания граничных условий и нагрузок, а также встроенные генераторы конечно-элементной сетки (как с постоянным, так и с переменным шагом) и постпроцессор. Этот функциональный набор позволяет смоделировать твердотельный объект и комплексно проанализировать поведение расчётной модели при различных воздействиях с точки зрения статики, собственных частот, устойчивости и теплового нагружения.

Для создания конечно-элементного представления объекта в APM FEM предусмотрена функция генерации КЭ-сетки, при вызове которой происходит соответствующее разбиение объекта с заданным шагом. Если созданная расчетная модель имеет сложные неравномерные геометрические переходы, то может быть проведено так называемое адаптивное разбиение. Для того чтобы результат процесса был более качественным, генератор КЭ-сетки автоматически (с учетом заданного пользователем максимального коэффициента сгущения) варьирует величину шага разбиения.

Прочностной анализ модуля APM FEM позволяет решать линейные задачи:

  • напряженно-деформированного состояния (статический расчет);
  • статической прочности сборок;
  • устойчивости;
  • термоупругости;
  • стационарной теплопроводности.

Динамический анализ позволяет определять частоты и формы собственных колебаний, в том числе для моделей с предварительным нагружением.

Результатами расчетов являются:

  • распределение эквивалентных напряжений и их составляющих, а также главных напряжений;
  • распределение линейных, угловых и суммарных перемещений;
  • распределение деформаций по элементам модели;
  • карты и эпюры распределения внутренних усилий;
  • значение коэффициента запаса устойчивости и формы потери устойчивости;
  • распределение коэффициентов запаса и числа циклов по критерию усталостной прочности;
  • распределение коэффициентов запаса по критериям текучести и прочности;
  • распределение температурных полей и термонапряжений;
  • координаты центра тяжести, вес, объем, длина, площадь поверхности, моменты инерции модели, а также моменты инерции, статические моменты и площади поперечных сечений;
  • реакции в опорах конструкции, а также суммарные реакции, приведенные к центру тяжести модели.
Требует для работы: КОМПАС-3D
Производитель: Научно-технический центр «Автоматизированное проектирование машин»
