КОМПАС-3D v21
Новая версия импортонезависимой САПР.
100+ новинок для решения отраслевых задач.
100+ новинок для решения отраслевых задач.
КОМПАС-3D v21
КОМПАС-3D v21 и приложения создавались в соответствии с дорожной картой АСКОН
Кроме этого, при разработке учитывались предложения пользователей в направлении твердотельного, поверхностного, листового моделирования, подготовки чертежей и спецификаций, приложений для проектирования в различных отраслях промышленности
100+
функциональных новинок
75 %
новинок по просьбам пользователей
587
пользователей уже попробовали новую версию
Официальная презентация новинок КОМПАС-3D v21
Новинки КОМПАС-3D v21
Работа с эскизом в 3D стала удобнее
Автоподгонка габаритов геометрии эскиза по первому ассоциативному размеру; повышение удобства работы с ограничениями, повышение устойчивости и предсказуемости связей объектов с вершинами эскизов
Листовое моделирование
Создание вырезов и отверстий в листовых деталях с перпендикулярной кромкой, зависимое положение осей, обозначений, размеров, изображения резьбы в листовых деталях после сгибания/разгибания сгибов

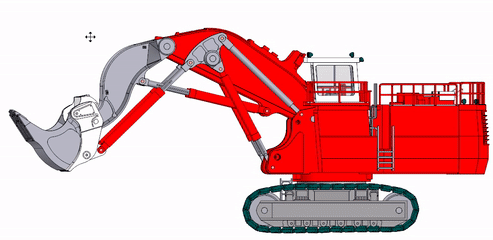

Подвижные подсборки
В сборке можно сделать подсборку любого уровня подвижной, т.е. разрешить взаимное перемещение ее компонентов
Представление подсборки в спецификации на изделие
При настройке вставки подсборки в сборку можно выбрать, как подсборка должна отображаться в спецификации сборки: как сборочная единица или как набор составных частей («россыпью»)
Доработано сопряжение «На расстоянии»
При его наложении можно задать не только конкретное значение расстояния между объектами, но и диапазон, в котором это значение может находиться
Экспорт/импорт
Облегченное представление файлов STL и JT с помощью полигонального объекта, чтение атрибутов файлов формата JT, запись свойств и параметров МЦХ при экспорте модели в формат JT, сохранение параметров экспорта в STL, JT, STEP и импорта из JT и STEP, чтение моделей формата OBJ, чтение таблиц из документов DWG/DXF в формат таблиц КОМПАС-3D
Повышение
удобства работы
удобства работы
Справочная система в браузере
Работа с параметрами новых документов через шаблоны документов
Список наборов инструментальных панелей может располагаться не только в начале инструментальной области, но и у левой или правой границы окна
Автоматическая смена темы в соответствии с темой Windows
Переход от построения отдельных швов к построению сварных соединений, в которых хранится информация не только о швах, их обозначении, но и о свариваемых телах и компонентах
Полностью переработан алгоритм создания сварных швов
1
2
3
«Преобразование сварных швов в твердые тела» — новая команда, позволяющая преобразовать информационные сварные швы в твердые тела, чтобы затем над ними можно было выполнять операции: делать вырезы, отверстия, изменять свойства отображения и текстуру и т.п.
Новая команда «Проверка сварных соединений» — анализирует модель на наличие приваренных или не приваренных компонентов, позволяет осуществлять визуальный контроль принадлежности сварных швов
Новинки приложения
«Оборудование: Трубопроводы»
Бобышки в трубопроводах
Новый элемент на поверхности трубы. Труба в месте установки не разбивается на части. Один и тот же элемент может устанавливаться на поверхность труб разных диаметров. При установке в трубе появляется отверстие. У конкретного экземпляра элемента могут изменяться геометрические параметры установки: смещение от оси трубы, наклон к оси трубы, подрезка трубой и т.д.
Крестовина как параметр в стиле трубопровода
При настройке стиля теперь можно указать элемент, который будет вставляться при пересечении трубопровода крест накрест
Другие новинки приложений
Ускорение построения моделей жгутов в 3-5 раз
Приложение
«Оборудование: Кабели и жгуты»
«Оборудование: Кабели и жгуты»
Пружины винтовые цилиндрические по ОСТ 5.9539-80
Приложение
«Механика: Пружины»
«Механика: Пружины»
Коническая прямозубая передача внутреннего зацепления, многокритериальная оптимизация
Приложение
«Валы и механические передачи»
«Валы и механические передачи»
Новинки последних версий КОМПАС-3D
в 2D-режиме работы
в 2D-режиме работы
v19
v20
v21
Автоматическое создание в чертеже по модели осевых линий тел вращения, дуговых осевых, обозначения центров, сеток центров
Округление размеров до нужного знака после запятой
Создание местного разреза на выносном элементе
Новый элемент обозначения «Дуговая осевая линия»
Создание осевой линии указанием точки внутри проекции грани, имеющей форму поверхности вращения
Автоматическое определение номера позиции при установке обозначения позиции в ассоциативном чертеже
Повышение удобства работы с ограничениями: наглядное представление, выбор и удаление ограничений в графической области
Свободное размещение надписей над/под выноской
Управление видимостью объекта в документе-спецификации
Отзывы пользователей, которые уже попробовали КОМПАС-3D v21
Дмитрий UNIT#3D
Впечатлили больше всего: подвижные сборки, сборки россыпью, экспорт/импорт STL. Приятный сюрприз — быстродействие с массивами.
Алексей Егоров
Ожидал, еще с версии v20, выбор варианта отображения подсборки в спецификации при вставке подсборки в сборку и спустя год, наконец, дождался! Все работает, как заявлено. Всегда рад любым нововведениям в приложениях «Оборудование: Металлоконструкции» и «Оборудование: Трубопроводы». Масштабирование эскиза при простановке первого ассоциативного размера — просто бальзам на душу. Вырезы и отверстия в листовых деталях с перпендикулярной кромкой сильно порадовали, так как экономят кучу времени и нервов при подготовке разверток к плазменной резке. В общем, я дико рад и доволен, спасибо!
Сергей
Подвижные подсборки, разделение подсборок на детали в спецификации и ТТ в пространстве модели — настоящие killer-features.
Михаил
Впечатлила возможность экспорта/импорта в форматы STL и OBJ. Привлекает перспектива применения данных, полученных с помощью фотограмметрии, что, в частности, может очень пригодиться при проектировании в строительстве.
Павел
Очень понравилось отображение зависимостей и ограничений при построении эскизов.
Евгений
Работа компании АСКОН слаженная и устойчивая, спасибо за предоставленные материалы, понравилось быстродействие версии и наличие новинок в приложении «Электроснабжение: ЭС/ЭМ».
Свинарев Алексей Владимирович
Если пользователю после тестирования не хочется возвращаться на предыдущую версию, это говорит о многом. В шаблоне, помимо параметров текущего документа, можно сделать и в любой момент изменить какие-то графические заготовки, текстовые пометки и заполнить штамп — все это будет сразу отражено при создании нового чертежа. Список инструментальных панелей теперь может располагаться у левой или правой границы окна программы. Большой плюс в этом — освобождение места в инструментальной области и отображение полного списка набора панелей.
В Приложении «Оборудование: Металлоконструкции» добавлена команда «Кница» (судовой термин), элемент применяется в корпусах надводных и подводных судов. В команде несколько вариантов геометрических форм с диалоговым окном простановки габаритных размеров, скосов и зарезов, также есть вариант с вырезом по радиусу, что позволяет использовать команду для разработки сварных опорных конструкций под трубы, отводы, горизонтальные сферические резервуары и емкости.
В Приложении «Оборудование: Металлоконструкции» добавлена команда «Кница» (судовой термин), элемент применяется в корпусах надводных и подводных судов. В команде несколько вариантов геометрических форм с диалоговым окном простановки габаритных размеров, скосов и зарезов, также есть вариант с вырезом по радиусу, что позволяет использовать команду для разработки сварных опорных конструкций под трубы, отводы, горизонтальные сферические резервуары и емкости.
Константин
Подвижные подсборки понравились больше всего. Сюрпризом стали новинки приложения для обозначения сварных швов.
Андрей
Появилось масштабирование при нанесении размеров в эскизе! Появился диапазон значений сопряжения «На расстоянии». Хотелось бы, чтобы подобное было реализовано и для сопряжения под углом. Очень удобно стало работать с шаблоном! Понравилась работа со спецификацией.
Владимир
Масштабирование эскиза при простановке первого ассоциативного размера — пригодится. Подсборка россыпью и подвижные подсборки — очень полезные функции, можно сказать, главные фишки v21.
Станислав
В целом версия работает хорошо, радует работа в области полигонального моделирования
Дамир Рушманов
Очень порадовала скорость работы. Работа с чертежами, переключение между вкладками. «Оборудование: Кабельные каналы» — хорошее приложение. Еще бы добавили построение металлорукава.
Александр
Облегчены stl-модели при импортировании.
