КОМПАС-3D v23

Представляем новую версию российской системы трехмерного проектирования

Актуальна с 1 июля 2024

КОМПАС-3D v23, это — еще больше функциональных возможностей и увеличенная производительность.
Среди долгожданных новинок: семейство моделей, новые команды прямого редактирования геометрии, сквозные слои в 3D, элемент по траектории с динамически изменяемым сечением, а также новые инструменты для работы с полигональной геометрией, что значительно расширяет возможности для реверс-инжиниринга.

Продолжается работа над нативной версией КОМПАС, предназначенной для работы в отечественных ОС типа Linux. Бета-версия КОМПАС для Linux будет доступна уже в 2024 году.

КОМПАС-3D v23, это — еще больше функциональных возможностей и увеличенная производительность. Среди долгожданных новинок: семейство моделей, новые команды прямого редактирования геометрии, сквозные слои в 3D, элемент по траектории с динамически изменяемым сечением, а также новые инструменты для работы с полигональной геометрией, что значительно расширяет возможности для реверс-инжиниринга.

Продолжается работа над нативной версией КОМПАС, предназначенной для работы в отечественных ОС типа Linux. Бета-версия КОМПАС для Linux будет доступна уже в 2024 году.

Базовая функциональность Приложения для машиностроения Приложения для строительства

Новинки КОМПАС-3D v23

БАЗОВАЯ ФУНКЦИОНАЛЬНОСТЬ

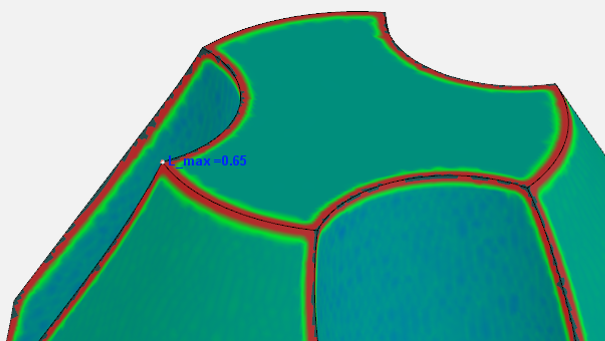

Новые возможности для работы с полигональной геометрией

Анализ отклонения полигонального объекта от тела/поверхности/грани; указание направляющего объекта и управление числовым параметром поверхности, создаваемой по подобию полигонального объекта.

Прямой и дуговой пазы

Построение геометрических объектов типа «паз» в 3D-эскизе, фрагменте или чертеже.

видео l справка

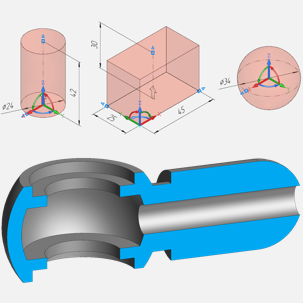

Элементарные тела

Построение элементарных тел (параллелепипеда, цилиндра, сферы) без использования эскизов и других исходных объектов

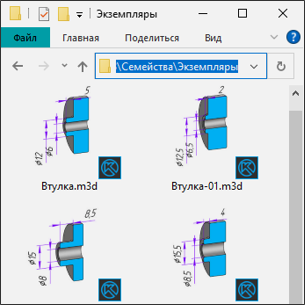

Семейство моделей

Автоматическое создание новых файлов моделей по модели-шаблону на основе данных электронной таблицы

Замена источников компонентов

Замена компонентов сборки новым файлом-источником с возможностью установки соответствия между исходными и новыми элементами

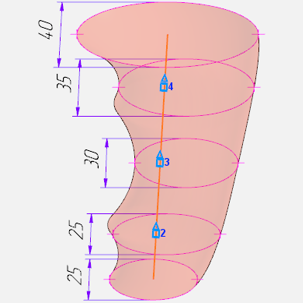

Модернизация элемента по траектории

Управление формой сечения при его движении вдоль траектории

видео l справка

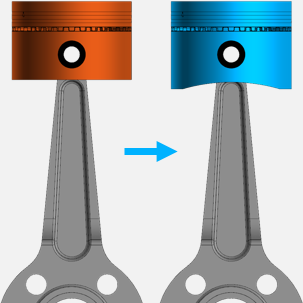

Развитие прямого редактирования

Замена выбранной грани тела или замкнутой поверхности новой гранью; изменение величины радиуса скругления; изменение диаметра цилиндрической или сферической грани

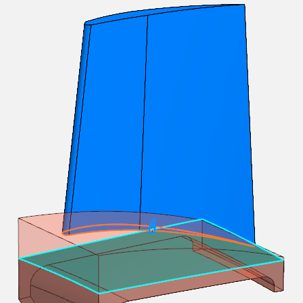

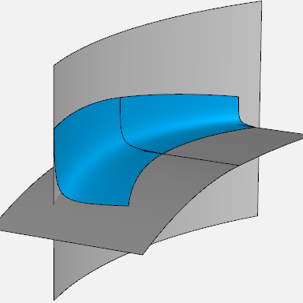

Поверхность скругления

Построение поверхности перехода между двумя поверхностями

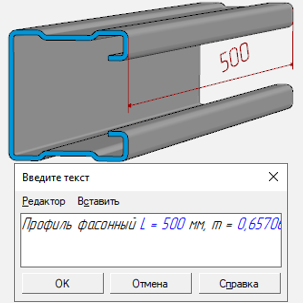

Работа со свойствами

Вставка в значение свойства «Наименование» простого текста и/или группы ссылок на другие свойства (например, для детали без чертежа)

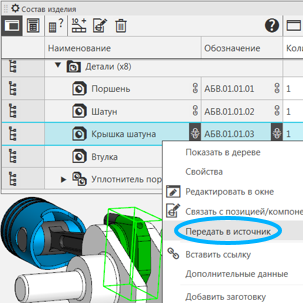

Работа с составом изделия

Передача значений свойств «Обозначение», «Наименование» и «Примечание» из Панели состава изделия в его СЧ (команда «Передать в источник»)

видео l справка

Смотреть все новинки

ПРИЛОЖЕНИЯ ДЛЯ МАШИНОСТРОЕНИЯ

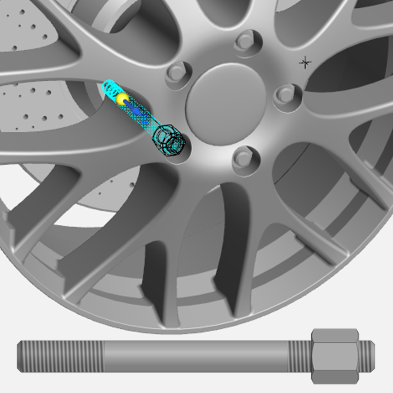

«Разъемные соединения»

Новый вид разъемного соединения в 3D-сборках — шпилечное

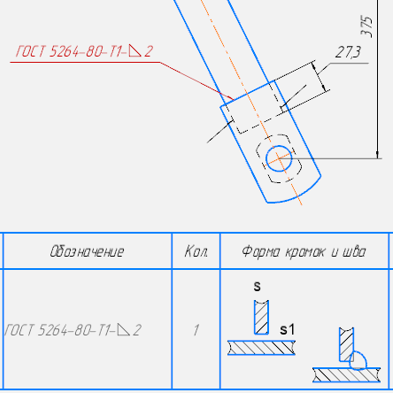

«Неразъемные соединения»

Вставка фрагментов конструктивных элементов швов в таблицу сварных швов

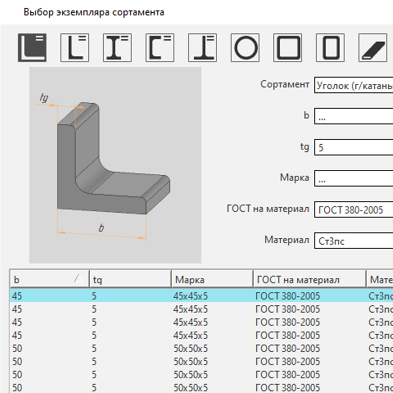

«Оборудование: Металлоконструкции» и «Оборудование: Трубопроводы»

Повышение удобства выбора объектов — профилей металлопроката, экземпляров сортамента труб и арматуры

видео l справка

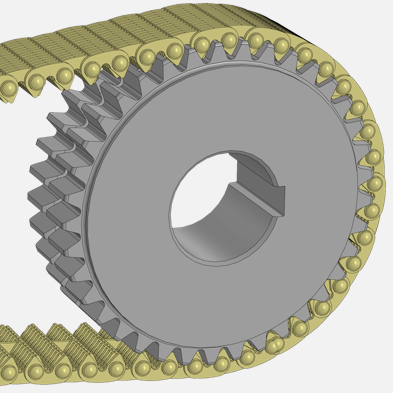

«Валы и механические передачи»

Расчет и построение звездочек цепной передачи с зубчатой цепью

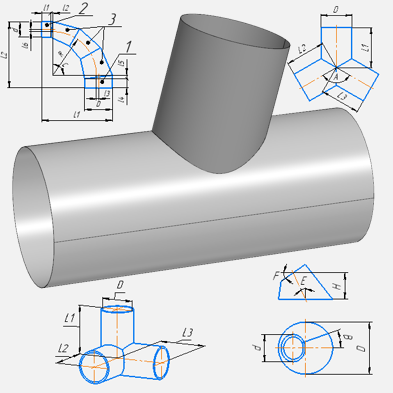

«Оборудование: Развертки»

Новые типы тройников, отводов, патрубков конических

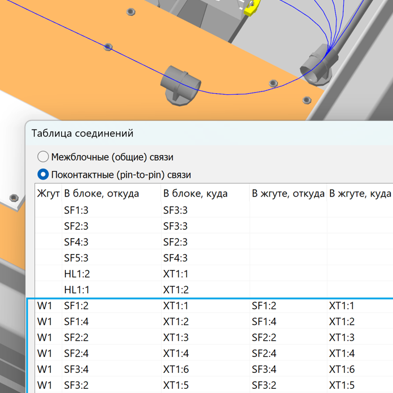

«Оборудование: Кабели и жгуты»

Моделирование условных проводников при отсутствии марок кабелей в соединении

видео

Комплексная автоматизация (АК)

ПРИЛОЖЕНИЯ ДЛЯ СТРОИТЕЛЬСТВА

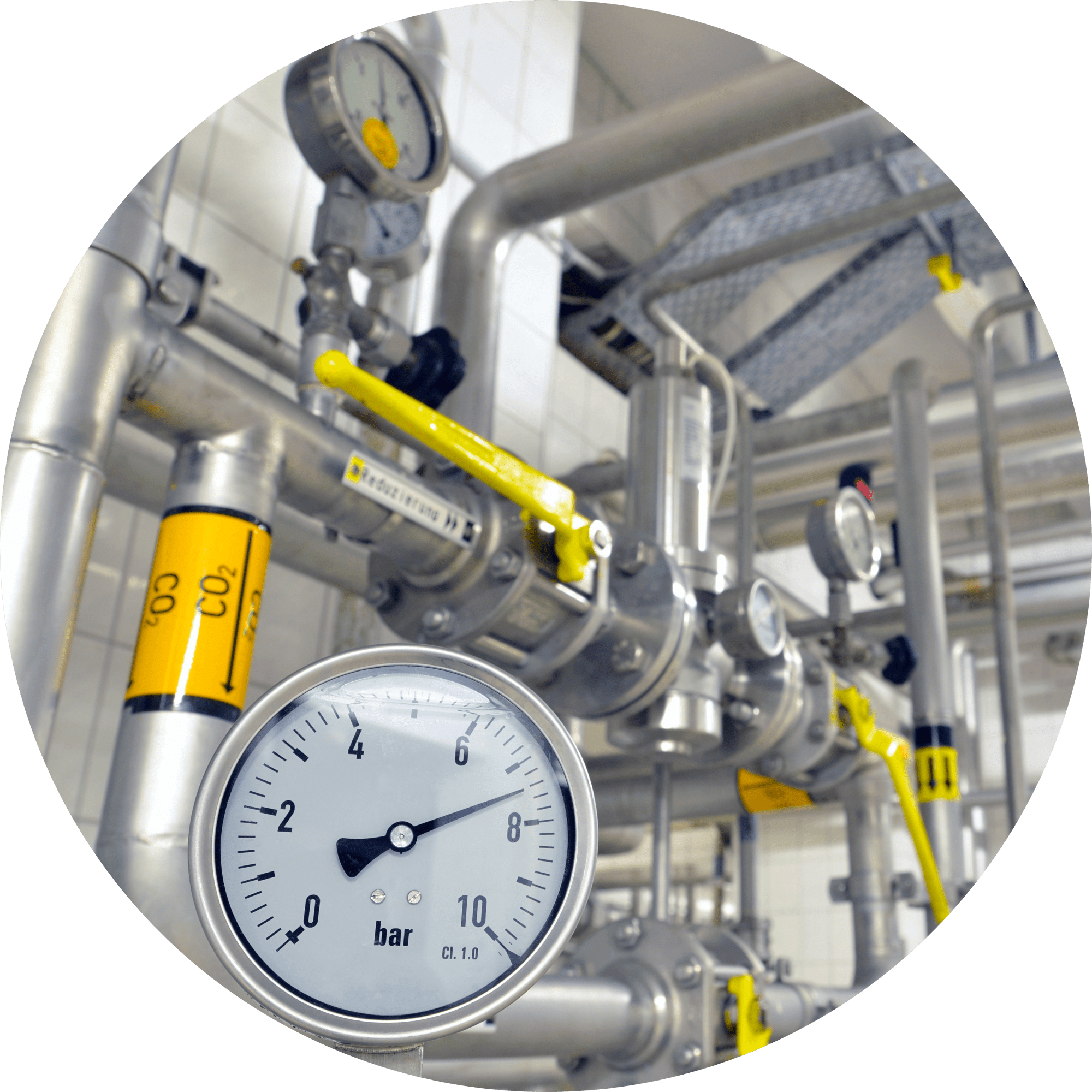

Схемы принципиальные P&ID — незаменимый помощник в разделе комплексной автоматизации. Это детальный чертеж или схема, часто применяемые в промышленной обработке для наглядного отображения взаимосвязи между трубопроводами, оборудованием и контрольно-измерительными устройствами, управляющими производственными процессами.

Узнать больше

Инструменты для работы

База данных с основными УГО для оборудования, арматуры и КИПиА. Создание пользовательских УГО с необходимыми свойствами для схем P&ID

Отказоустойчивость

Минимизация рисков потери данных проекта и обеспечение непрерывности работы специалистов

Информационная модель проекта

Управление разделами проекта, подключение оборудования, создание схем P&ID, работа с БД оборудования для схем

Трубопроводы

Построение в прямом, L-образном и Z-образном режимах. Задание параметров трассы, таких как изоляция, подогрев, направление потока и элементы конструкции

Контрольные точки подключения

Гибкое создание шаблонов контрольных точек на схемах P&ID, заполнение атрибутивными свойствами, вариации способов размещения и привязка к базе проекта

Документация

Выходные табличные документы на основе созданных схем в проекте: спецификации, ведомости

ПРИЛОЖЕНИЯ ДЛЯ СТРОИТЕЛЬСТВА

Электроснабжение (ЭС/ЭМ/ЭО)

Автоподбор соединителей

В предыдущей версии уже была доступна возможность подбора соединителей для кабельных конструкций, теперь это можно сделать в режиме автоподбора. Это особенно полезно при внесении изменений в конструкцию трассы. Система автоматически перестраивает и подбирает соединительные элементы, оставляя пользователю лишь визуальную оценку правильности подбора.

Отображение окружающей обстановки в КТ

Для упрощения процесса прокладки кабельных трасс в 3D-окне конструктора трасс (КТ) ранее была доступна возможность наблюдать проектирование кабельных конструкций в реальном времени. Однако всегда возникала необходимость проведения трассы с учетом расположенного оборудования или линий внутренних коммуникаций. Поэтому теперь в режиме реального времени отображаются каркас здания, размещенное оборудование и, конечно же, сама трасса. Это позволяет оценить ситуацию и внести необходимые коррективы в кабельные конструкции.

Полный список отличий новинок версии v23 от предыдущих доступен в документе RelNotes

Читать

Отличия КОМПАС-3D версий v21-v23

Системные требования

Отзывы

Новинка, о которой я и не догадывался никогда просить, «Семейство моделей» — она позволяет генерировать отдельные файлы, конфигурации моделей, используя табличные данные: свойства, переменные. Отличное дополнение к вариантам и исполнениям! Нужно установить новую версию КОМПАС-3D v23, чтобы самому по достоинству оценить это новшество, хотя бы на пробной версии.

Сергей, «НПО «Нефтегазкомплекс-ЭХЗ»

Понравилось, что добавили команду «Паз» (долгожданная команда, многие ее ждали), использование эскизов компонентов в сборках, слои 3D, прямое моделирование. Больше всего понравилось использование эскизов компонентов в сборках, это упростит и ускорит проектирование.

Альмир, Компания «Метта»

Однозначно упростят работу новые команды прямого моделирования. Раньше коллеги строили эскизы, вращая и выдавливая их, назначали припуски в моделях без истории. Иногда они просили нас поменять что-то в модели, построенной в чужой программе. Теперь достаточно выделить грань и переместить её на нужное расстояние. А возможность удалить грань, поменять радиус — так это вообще какой-то волшебный подарок!

Сергей, «Новолипецкий металлургический комбинат»

Очень ждал возможности передачи значений свойств в составные части, в 23-й версии дождался. Значение свойства «Наименование» теперь может содержать ссылки с простым текстом! Возрадуйтесь, коллеги! Наконец-то эскизы можно располагать прямо на кривой — это просто подарок.
Очень понравилось появление тел-примитивов: можно в два щелчка создать сферу, параллелепипед или цилиндр. Вроде бы такая мелочь, а экономит кучу времени.
Еще одна из новинок, которую ждал — возможность обновить настройки для уже созданных трубопроводов в приложении «Оборудование: Трубопроводы».

Алексей, Златоуст

К безусловным плюсам можно отнести новые возможности в работе со свойствами 3D-модели, а также изменение команды «Расстояние и угол» в лучшую сторону — этот функционал часто будет использоваться в работе. К лучшим новинкам можно отнести базовый инструментарий — добавление команд «Паз» и «Дуговой паз» в эскизе, а также создание таких тел как сфера, цилиндр, параллелепипед с помощью отдельной команды.

Дмитрий, «Металлпром»

Хотелось бы отметить введение ассоциативной связи с исходной геометрией в команде «Сплайн по объектам», обработку не только граней, но и тел с поверхностями целиком в процессе формирования «Кривой пересечения», сворачивание пространственных кривых на поверхность вращения через промежуточное проецирование (непосредственно в операции).

Сергей, ФГУП СибНИА им. С. А. Чаплыгина

Значимые для меня новинки: работа со свойствами – УРА ! Мы наконец-то получили НАИМЕНОВАНИЕ со ссылками без «костылей». Групповая замена компонентов – очень полезная функция. Размещение компонентов на слоях – теперь можно быстро скрыть группу компонентов или покрасить нужные компоненты. Также порадовало улучшение работы со спецификацией.

Вадим, Орёл

На мой субъективный взгляд функционала КОМПАС-3D v23 в связке с приложением «Валы и механические передачи» достаточно для полного реверс-инжиниринга зубчатых колёс. Имеются необходимые инструменты для работы с полигональными моделями, геометрического и проектного расчёта зубчатых передач. Особенно стоит отметить приложение для восстановительного расчёта зубчатых передач, аналогов такого ПО я не встречал, и конечно же незаменимый «Справочник материалов и сортаментов».

Павел

Новая версия доступна для покупки и скачивания!

Стоимость КОМПАС-3D v23 для коммерческих пользователей: от 32 500 рублей*

Хотите сначала попробовать?
Скачайте бесплатно ознакомительную 30‑дневную версию.

Скачать

Купить

* цена указана за квартальную лицензию КОМПАС-3D v23.

Официальная презентация новинок КОМПАС-3D v23

Рассказываем о новинках базовой функциональности и приложений для машиностроения и промышленного строительства.
