АСКОН представляет новую версию системы трехмерного проектирования для некоммерческого применения – КОМПАС-3D v24 Home.

Продукт предлагает возможности профессиональной САПР любителям 3D-моделирования, энтузиастам 3D-печати и тем, кто хочет изучить современный инструмент инженера. В системе доступны все базовые средства трехмерного моделирования и двумерного черчения, а также разнообразные приложения, например, «Валы и механические передачи», «Оборудование: Трубопроводы», «Распознавание 3D-моделей», «Стандартные изделия» и другие.

Home-версия получила те же новинки и улучшения, что и коммерческий КОМПАС-3D v24: усовершенствования в твердотельном, каркасно-поверхностном и прямом моделировании, новые возможности 2D-проектирования, развитие инструментов реверс-инжиниринга, улучшенная работа с импортированной геометрией, встроенный модуль для создания фотореалистичных изображений.

КЛЮЧЕВЫЕ НОВИНКИ

Работа с импортированной геометрией: инструменты прямого моделирования геометрии будут полезны для изменения импортированных деталей без истории построения, созданных в других системах.

Реверс-инжиниринг: еще в 21-й версии появились инструменты для работы со сканированной (полигональной) геометрией, а версия v24 умеет совмещать полигональный объект с телом или поверхностью, строить аналитические поверхности по подобию полигональной сетки.

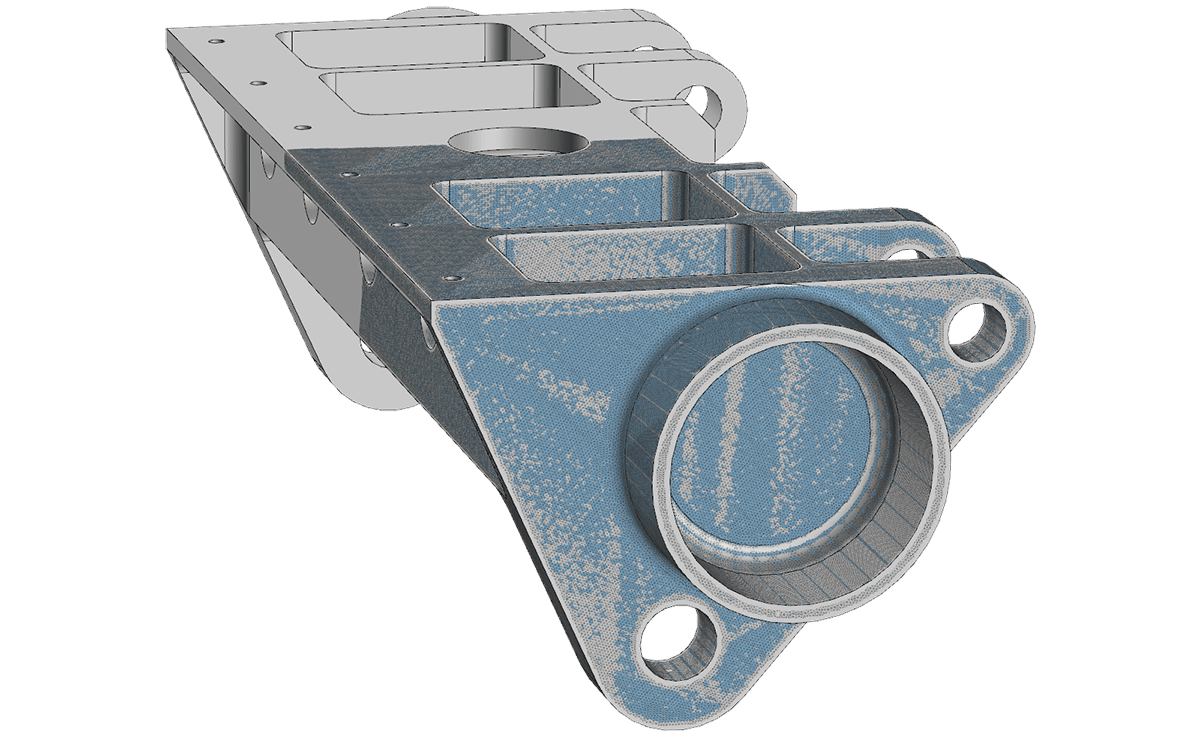

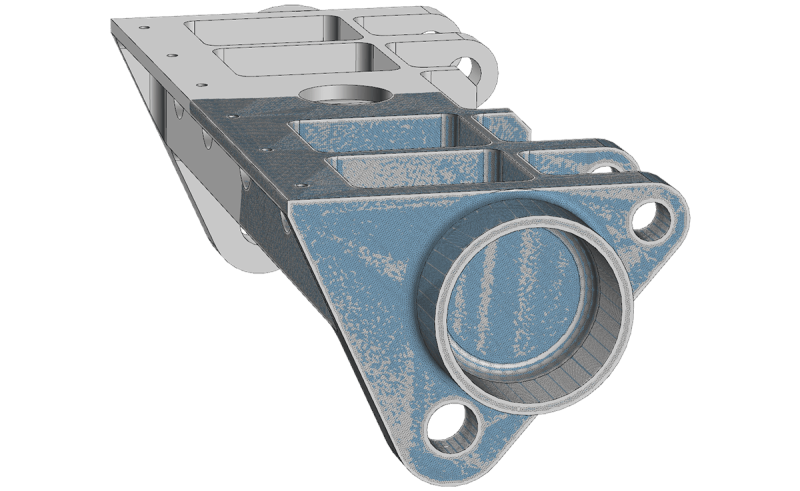

Совмещение полигонального объекта с телом (команда «Совмещение»)

Сложные кривые и поверхности: работа с частями кривых, сворачивание кривых и точек на поверхность выдавливания и линейчатую поверхность, продление нескольких поверхностей одновременно, скругление методом «прокатывания шарика» и многое другое. При работе с так называемыми «гибкими изделиями» появилась возможность изменения формы («деформации») компонентов в сборке без модификации файлов-источников.

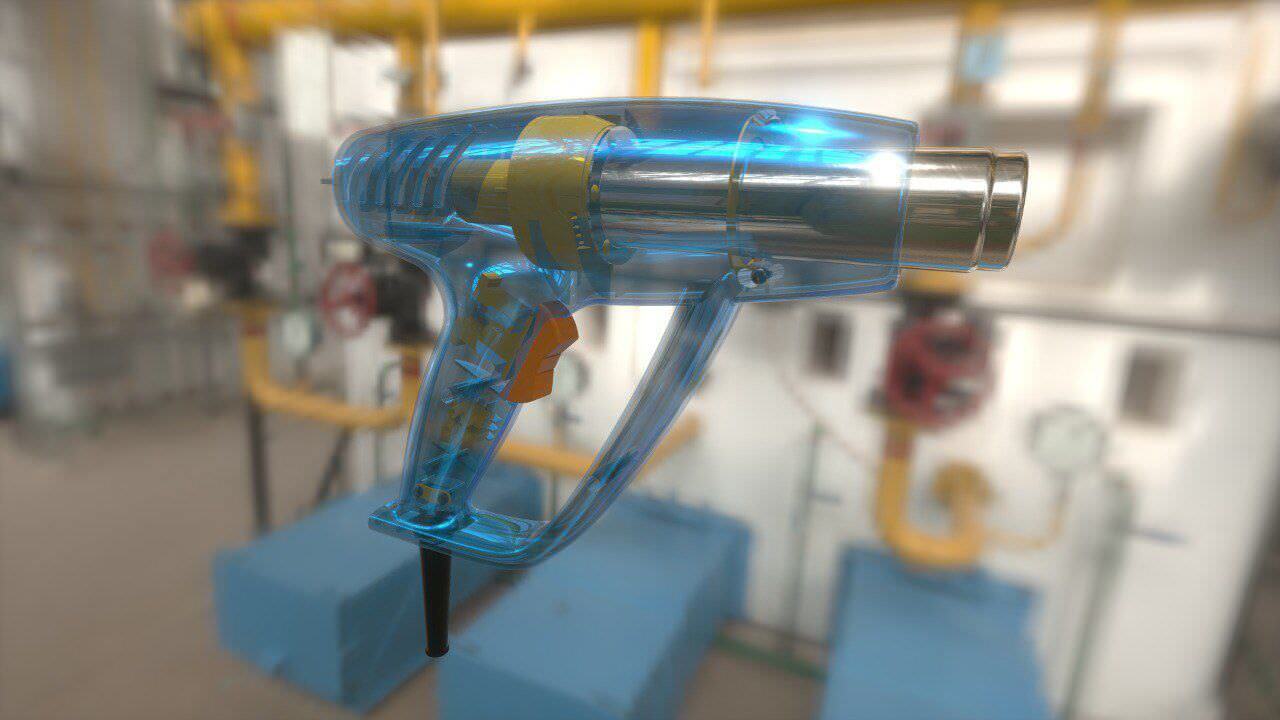

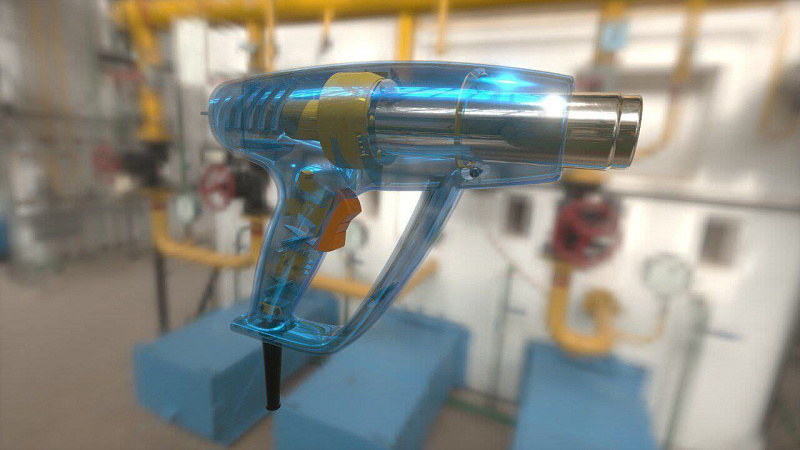

Встроенная фотореалистика: начиная с версии v24 пользователи смогут создавать фотореалистичные изображения, используя встроенный в КОМПАС-3D Home модуль. В числе опций модуля – назначение материала, настройка фона, света и параметров снимка. Визуализация позволит лучше проработать внешний вид изделия и, например, представить его заказчику.

Удобство работы и производительность: удаление клавишей <Delete> объектов в списках и таблицах на Панели параметров (реализовано по просьбам пользователей), параметрический массив графических объектов в чертеже или эскизе модели, копирование и вставка компонентов сборки через буфер обмена с помощью клавиш <CTRL+C> и <CTRL+V>, автоматический перенос текста в ячейке спецификации по заданным правилам на следующие строки.

Приложение «Валы и механические передачи»: теперь механическая передача проектируется целиком в контексте 3D-модели сборки. Появились ступени и вырезы с произвольной геометрией профиля, а благодаря многочисленным предложениям можно создавать реалистичные модели цепи и ремня в механических передачах.

Приложение «Раскрой»: появился импорт 3D-сборки — поиск листовых тел в составе сборки и пакетное сохранение их разверток в формат фрагмента (*.frw) с автоматической сортировкой по материалам и толщинам.

Приложение «Оборудование: Трубопроводы»: появился новый способ построения трубопровода — от точки до точки: выбор варианта маршрута построения трубопровода между точками осуществляется по ребрам и диагоналям параллелепипеда.

ПОЛИНОМ:MDM: в окне взаимодействия с системой теперь можно добавить элементы, которыми конструктор чаще всего пользуется в своей работе, из номенклатуры в «Избранное» (для приложений «Оборудование: Трубопроводы» и «Оборудование: Металлоконструкции»).

Это только самые популярные новинки, а всего пользователям КОМПАС-3D v24 Home доступны более 150 функциональных изменений, читайте подробности в файле RelNotes.pdf.

Хотите сначала попробовать? Скачайте бесплатно ознакомительную 60-дневную версию: скачать.
