КОМПАС-3D
Оборудование: Трубопроводы
Оборудование: Трубопроводы — специализированное приложение системы КОМПАС-3D, предназначенное для быстрого проектирования гидравлических и пневматических систем, различных инженерных коммуникаций, обвязок машин и оборудования, автоматического создания комплекта документации для изготовления трубопроводов.

Оборудование: Трубопроводы избавляет проектировщика от выполнения рутинных действий и исключает подавляющее большинство ошибок. Приложение позволяет строить трубопроводы по самым сложным траекториям.

В процессе построения траектории автоматически строится и сам трубопровод, для задания параметров которого предусмотрена специальная панель. В зависимости от геометрии осевой линии выполняется автоматический подбор деталей трубопровода. Если траектория совершает поворот, автоматически размещается отвод либо сгиб трубы, а если труба пересекается с другой трубой, тов этом месте появляется тройник либо врезка. Радиусы поворотов определятся автоматически в зависимости от выбранного диаметра трубы

Трубопровод отображается в дереве построения модели отдельным объектом, что делает навигацию по проекту более удобной.

Приложение также позволяет размещать элементы трубопроводов (запорную арматуру, фланцы, фильтры, клапаны и т. д.), подрезать торцы труб, редактировать диаметр труб и толщину стенки.

В качестве деталей и арматуры трубопровода можно использовать как компоненты из каталога приложения, так и компоненты из Библиотеки Стандартные Изделия. Работа конструктора значительно облегчается в части составления проектной документации. Все добавленные в модель элементы автоматически переносятся в чертежи, спецификации, отчеты.

Требует для работы: КОМПАС-3D, «Материалы и Сортаменты для КОМПАС», «Стандартные Изделия: Детали, узлы и конструктивные элементы для КОМПАС-3D»
Производитель: ООО «АСКОН-Системы проектирования»

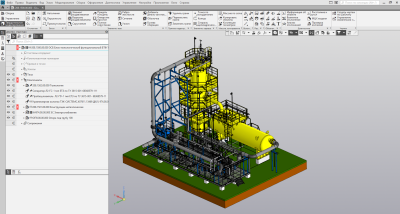

Блочная сепарационная установка ГРС1. «НПО ВЕРТЕКС» г. Краснодар
Постоянная лицензия
89 000 руб.*
Запись в едином реестре российских программ для электронных вычислительных машин и баз данных № 690
Где купить? Задать вопрос

* Не является публичной офертой. Для уточнения стоимости, сроков и условий приобретения программного обеспечения обращайтесь в офисы АСКОН, партнерам АСКОН или оформите приобретение через Интернет-магазины.

В случае возникновения вопросов в отношении программного обеспечения, обращайтесь в Службу поддержки пользователей (СТП), или позвоните нам по телефону 8-800-700-00-78 (звонок по России бесплатный). Полная информация приведена на сайте https://support.ascon.ru и в разделе https://kompas.ru/contacts/.
