КОМПАС-3D
Валы и механические передачи 3D
Приложение предназначено для автоматизации проектирования, построения 3D-моделей и выпуска конструкторской документации для:
  • валов (простых элементов внешнего контура);
  • втулок (простых элементов внутреннего контура);
  • элементов механических передач;
  • механических передач в сборе.

Построение моделей средствами приложения может быть инициировано при работе с трехмерными моделями (документами типа «Деталь» или «Сборка») либо с графическими документами (документами типа «Фрагмент» или «Чертеж»). При этом параметрические модели сохраняются непосредственно во фрагменте (чертеже) или теле модели и доступны для последующего редактирования средствами приложения

Благодаря встроенным модулям: «Модуль расчетов механических передач КОМПАС-GEARS» и «Модуль выбора материала» можно выполнить геометрические и прочностные расчеты механических передач, назначить материал для проектируемых изделий, а также наполнить базу новыми материалами. Результаты расчетов могут быть представлены в виде отчетов и сохранены в любом удобном формате. Стандартные средства КОМПАС-График позволяют быстро оформить конструкторскую документацию в соответствии с требованиями нормативных документов.

Средствами базового комплекта приложения «Валы и механические передачи 3D» могут быть спроектированы следующие типы механических передач и их элементов:

  • цилиндрическая передача внешнего зацепления;
  • цилиндрическая передача внутреннего зацепления;
  • планетарная зубчатая передача Джеймса с одновенцовыми сателлитами;
  • винтовая эвольвентная зубчатая передача;
  • реечная цилиндрическая зубчатая передача;
  • коническая передача с прямыми зубьями;
  • червячная цилиндрическая передача;
  • цепная передача с приводной роликовой или втулочной цепью;
  • клиноременная передача;
  • плоскоременная передача;
  • зубчатая глухая муфта.

Пользователям доступны геометрические и проектные расчеты, расчеты передач на прочность и долговечность, а также оптимизационные расчеты.

Валы и механические передачи 3D. Дополнительный модуль расширяет список проектируемых передач и дополнительно позволяет спроектировать следующие типы механических передач:

  • цилиндрическую зубчатую передачу с зацеплением Новикова;
  • коническую передачу с круговыми зубьями;
  • коническую передачу внутреннего зацепления с прямыми зубьями;
  • гипоидную передачу;
  • ортогональную передачу «Цилиндрический червяк – Цилиндрическое косозубое колесо»;
  • червячную глобоидную передачу;
  • червячно-реечные передачи;
  • зубчатую соединительную муфту;
  • зубчатоременную передачу;
  • цевочную передачу;
  • плоскоцилиндрическую передачу;
  • цилиндрическую передачу внешнего зацепления с арочными зубьями;
  • цилиндрическую передачу внешнего зацепления (возможность выполнения восстановительного расчёта);
  • цепную передачу с зубчатой приводной цепью;
  • планетарно-цевочную передачу;
  • шестрённый насос внешнего зацепления.

Другой модуль «Часовые механизмы» предназначен для проектирования приборов времени. А специализированный модуль «Зуборезный инструмент» предназначен для проектирования зуборезных фрез и долбяков.

Особенности приложения:

  • Проектирование изделия можно начать как с 2D (эскиз, чертеж), так и с 3D-модели (деталь, сборка).
  • Возможность оптимизационного проектирования:
    • автоматизированный расчет коэффициентов смещения позволяет спроектировать цилиндрическую зубчатую передачу внешнего зацепления с эвольвентными зубьями, имеющую оптимальные свойства по нескольким критериям: контактной прочности, прочности по изгибу, равнопрочности зубьев, износостойкости и сопротивления заеданию, плавности работы.
    • Проектные расчеты передач выполняются по созданным математическим моделям функционирования, что в совокупности с использованием оптимизационных методов позволяет подобрать ряд вариантов передач, удовлетворяющих заданным условиям эксплуатации.
    • Оптимизация, с использованием приложения «Оптимизация IOSO-K», для проектирования высокоэффективных цилиндрических эвольвентных зубчатых передач, обладающих наилучшими характеристиками прочности, долговечности, износостойкости и плавности.
  • Проектировать детали можно не только в соответствии с отечественной нормативной базой (ГОСТ, ОСТ), но и по стандартам других стран (AGMA, ASA, DIN, ISO, JIS, GBT). Применение зарубежных стандартов при проектировании механических передач расширяет возможности по ремонту импортных узлов и агрегатов, при этом способствует сокращению сроков и снижению цены ремонта сложного технологического оборудования.
  • При проектировании зубчаторемённых и клиноременных шкивов ремень можно выбрать как по отечественным стандартам, так и по каталогам компании Optibelt (Германия).
  • 2D-профили зубчатых венцов и генерируемые 3D-модели абсолютно правильны и геометрически корректны. Они безо всяких ограничений могут быть использованы при создании программ для станков с ЧПУ. Генерация 3D-моделей венцов зубчатых колес доступна с учетом допуска. Генерация зубчатых венцов выполняется на функционале ядра C3D КОМПАС-3D.

На промышленных предприятиях России и стран СНГ неоднократно изготавливались детали по сложноформируемым моделям, такие как червячные колеса цилиндрической и глобоидной червячных передач, конические шестерни с круговыми зубьями. При этом каждый раз они заслуживали высокую оценку по результатам их промышленной эксплуатации.

Требует для работы: КОМПАС-3D
Дополнительный модуль не доступен в КОМПАС-3D Home и КОМПАС-3D Учебная версия.
Производитель: ООО «АСКОН-Системы проектирования»

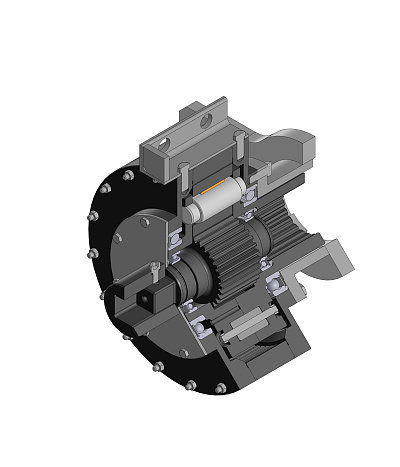

Блок двухосной стабилизации и наведения. «ФГУП ВНИИ Сигнал» г. Ковров
Постоянная лицензия
102 000 руб.*
Дополнительный модуль
293 000 руб.*
Запись в едином реестре российских программ для электронных вычислительных машин и баз данных № 699, 8916
Где купить? Задать вопрос

* Не является публичной офертой. Для уточнения стоимости, сроков и условий приобретения программного обеспечения обращайтесь в офисы АСКОН, партнерам АСКОН или оформите приобретение через Интернет-магазины.

В случае возникновения вопросов в отношении программного обеспечения, обращайтесь в Службу поддержки пользователей (СТП), или позвоните нам по телефону 8-800-700-00-78 (звонок по России бесплатный). Полная информация приведена на сайте https://support.ascon.ru и в разделе https://kompas.ru/contacts/.
