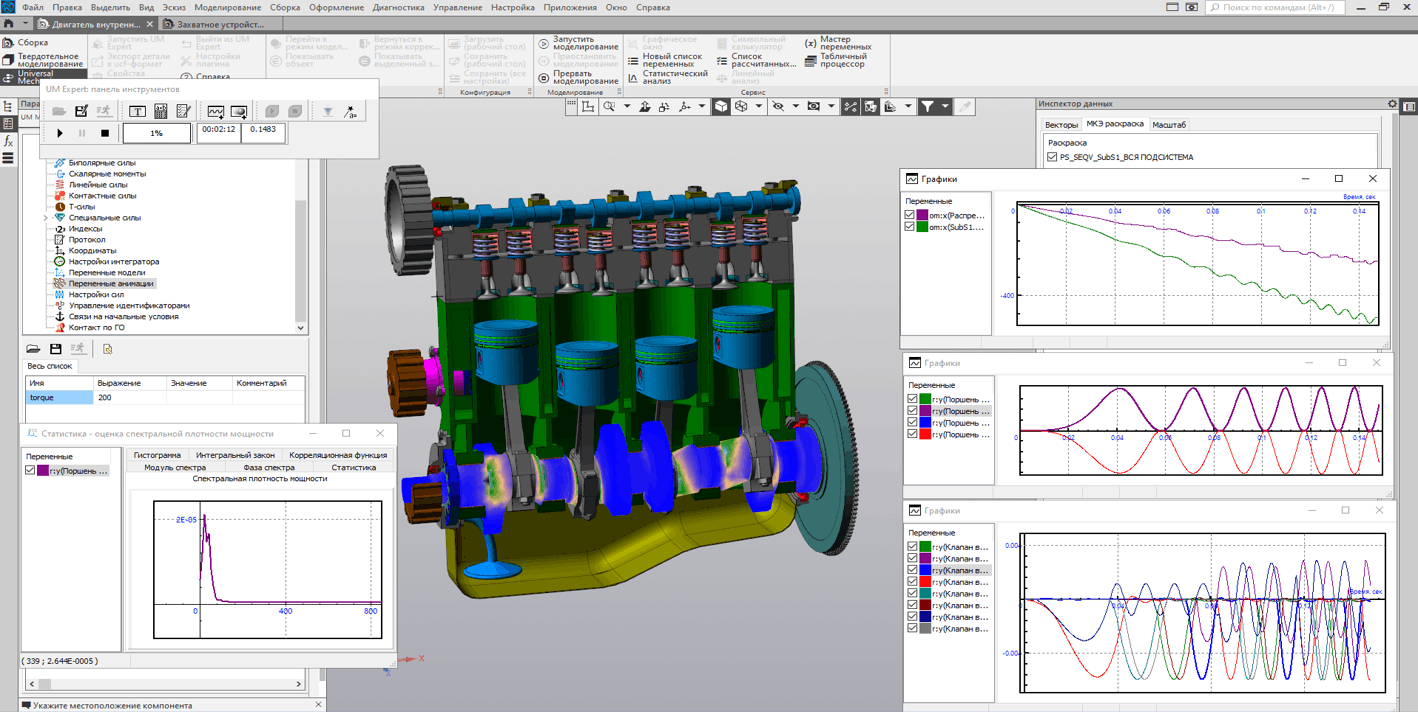

В приложении, которое работает в интерфейсе КОМПАС-3D, механизмы описываются как системы твердых тел, шарниров и силовых элементов. В процессе анализа поддерживается непосредственная анимация движения трехмерной модели в процессе расчета. Для анализа доступны все необходимые величины: координаты, скорости, ускорения, силы реакций в шарнирах, усилия в пружинах и прочие.

Возможности базовой комплектации включают:

• использование линейных силовых элементов;
• использование шарнирных сил линейного типа;
• использование специальных сил для моделирования кулачковых пар;
• использование специальных сил для моделирования зубчатых передач;
• моделирование взаимодействия по графическим образам тел – силовой элемент «Контакт по графическим образам». В процессе движения определяется расстояние между телами, факт пересечения поверхностей, а также, при необходимости, – силы контактного взаимодействия.

Возможности расширенной комплектации включают в себя возможности базовой комплектации, а также, дополнительно:

• использование биполярных силовых элементов всех возможных типов: линейного, фрикционного, поточечного и других;
• использование контактных сил всех возможных типов: точки-плоскость, сфера-плоскость, цилиндр-цилиндр и других;
• использование специальных сил всех возможных типов: пружин, зубчатых реек, сайлент-блоков и других.

Дополнительно, для обоих комплектаций, доступен «Модуль расчёта динамики упругих тел (UM FEM)» (приобретается отдельно!). Модуль позволяет включать в состав модели механической системы упругие тела, совершающие произвольные пространственные перемещения. При этом упругие перемещения за счет деформаций предполагаются малыми. Такой подход позволяет уточнить результаты твердотельного моделирования. Он может быть использован, например, для исследования вибраций кузова или рамы железнодорожного экипажа при движении с учетом воздействий от силового оборудования и неровностей пути. Другой областью применения модуля является моделирование механизмов с учетом упругости звеньев, совершающих геометрически нелинейные движения. Дополнительные возможности модуля:

• анимация форм упругого тела;
• опциональное исключение части собственных форм из набора, представляющего упругую подсистему;
• моделирование упругой подсистемы с учетом внутреннего демпфирования;
• опциональное отключение упругих свойств и исследование упругого тела как абсолютно твердого.
