АСКОН представляет новую версию системы трехмерного проектирования – КОМПАС-3D v24. Возможности обновленной CAD-системы отвечают запросу высокотехнологичных отраслей на моделирование сложной геометрии, которая присутствует в изделиях авиационной и ракетно-космической техники, двигателестроения, транспортного и энергетического машиностроения, судостроения.
Для задач импортозамещения улучшена работа с импортированной геометрией, чтобы предприятия могли использовать предыдущие наработки в проектах, выполняемых в КОМПАС-3D.

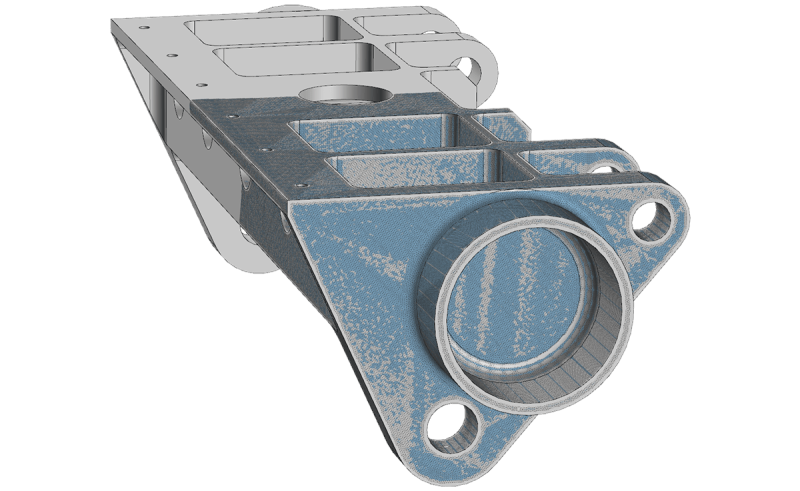

На фоне востребованности реверс-инжиниринга растут и возможности КОМПАС-3D по поддержке данной технологии. Еще в 21-й версии появились инструменты для работы со сканированной (полигональной) геометрией, а версия v24 умеет совмещать полигональный объект с телом или поверхностью, строить аналитические поверхности по подобию полигональной сетки.

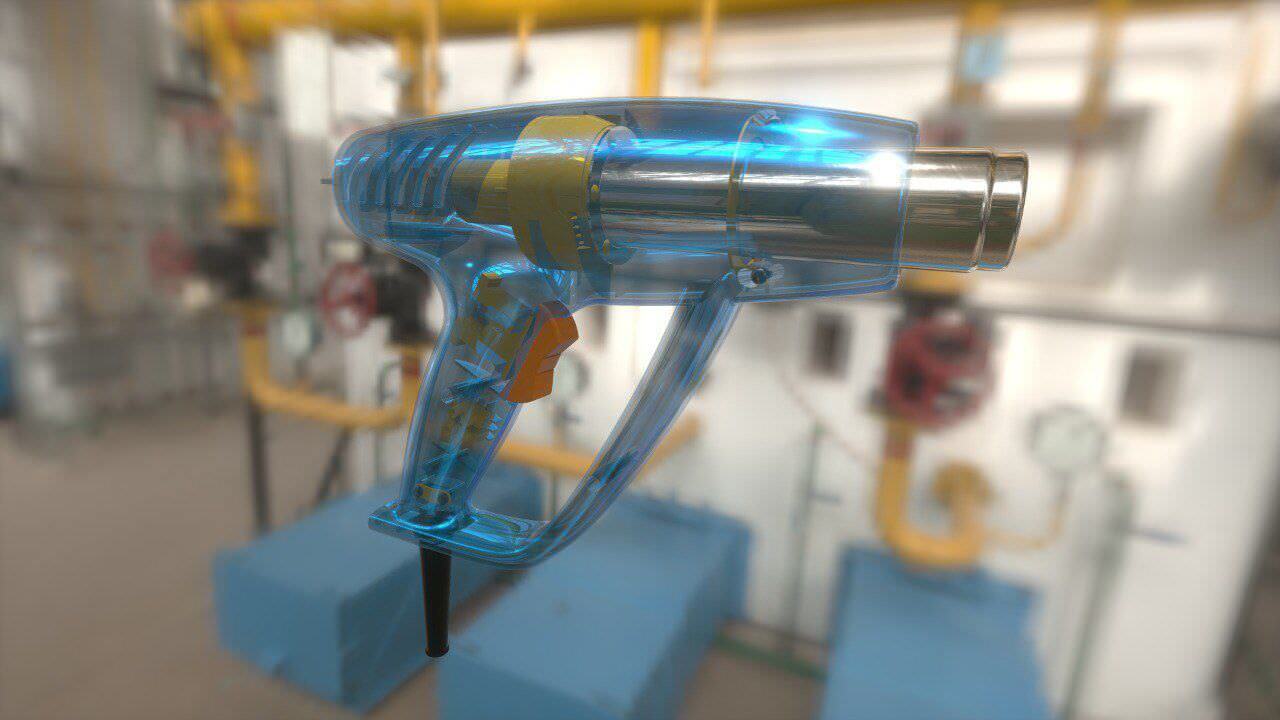

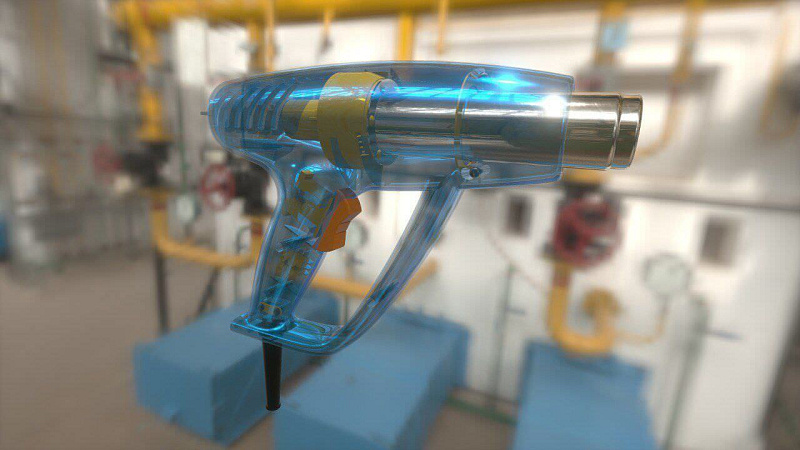

Начиная с версии v24 инженеры могут создавать фотореалистичные изображения, используя встроенный в КОМПАС-3D модуль. В числе опций модуля – назначение материала, настройка фона и параметров снимка. Визуализация позволит лучше проработать внешний вид изделия и, например, представить его заказчику.
Одновременно с КОМПАС-3D v24 вышли обновленные и новые специализированные приложения для машиностроения, приборостроения и строительства. Среди них система проектирования и подготовки производства изделий из слоистых полимерных композитных материалов «КОМПАС-Композиты», призванная заместить зарубежное ПО Fibersim. Это первый импортонезависимый программный продукт подобного класса, доступный для приобретения и внедрения.
КОМПАС-3D v24 работает на платформе Windows 10 и 11, а также на операционных системах на базе Linux через приложение WINE@Etersoft. Выпуск нативной версии КОМПАС-3D для Linux планируется до конца 2025 года.

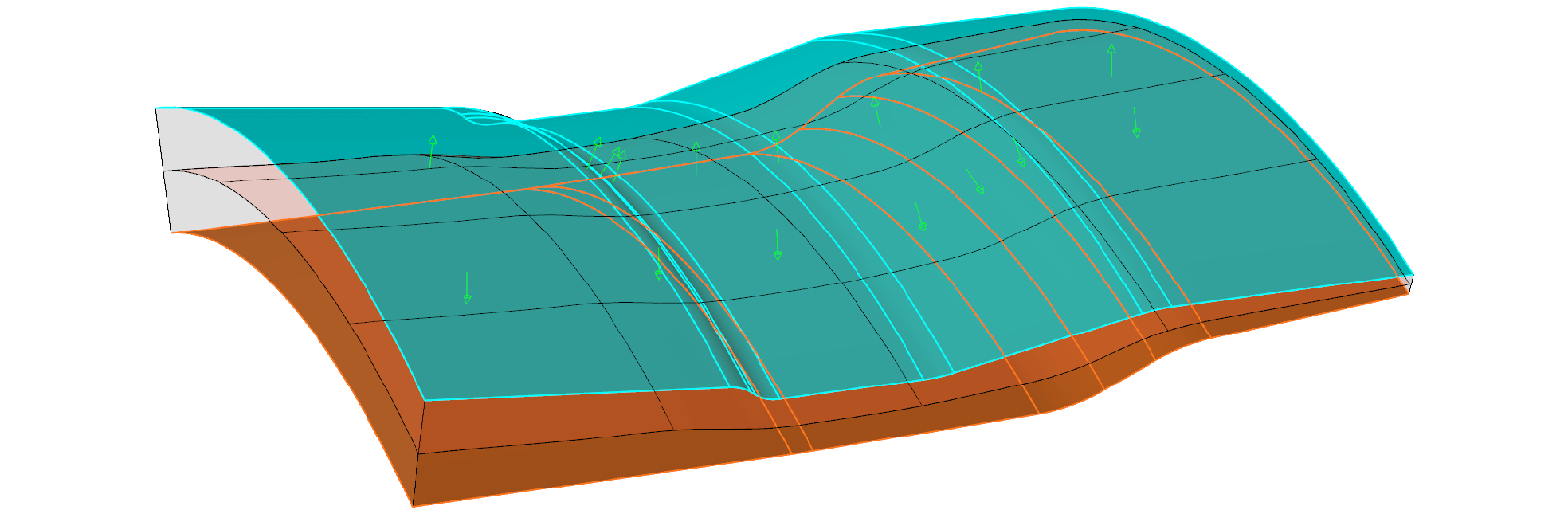

КОМПАС-3D 24 предлагает мощный инструментарий для подготовки геометрии, основанной на сложных кривых и поверхностях. Это работа с частями кривых, сворачивание кривых и точек на поверхность выдавливания и линейчатую поверхность, продление нескольких поверхностей одновременно, скругление методом «прокатывания шарика» и многое другое.

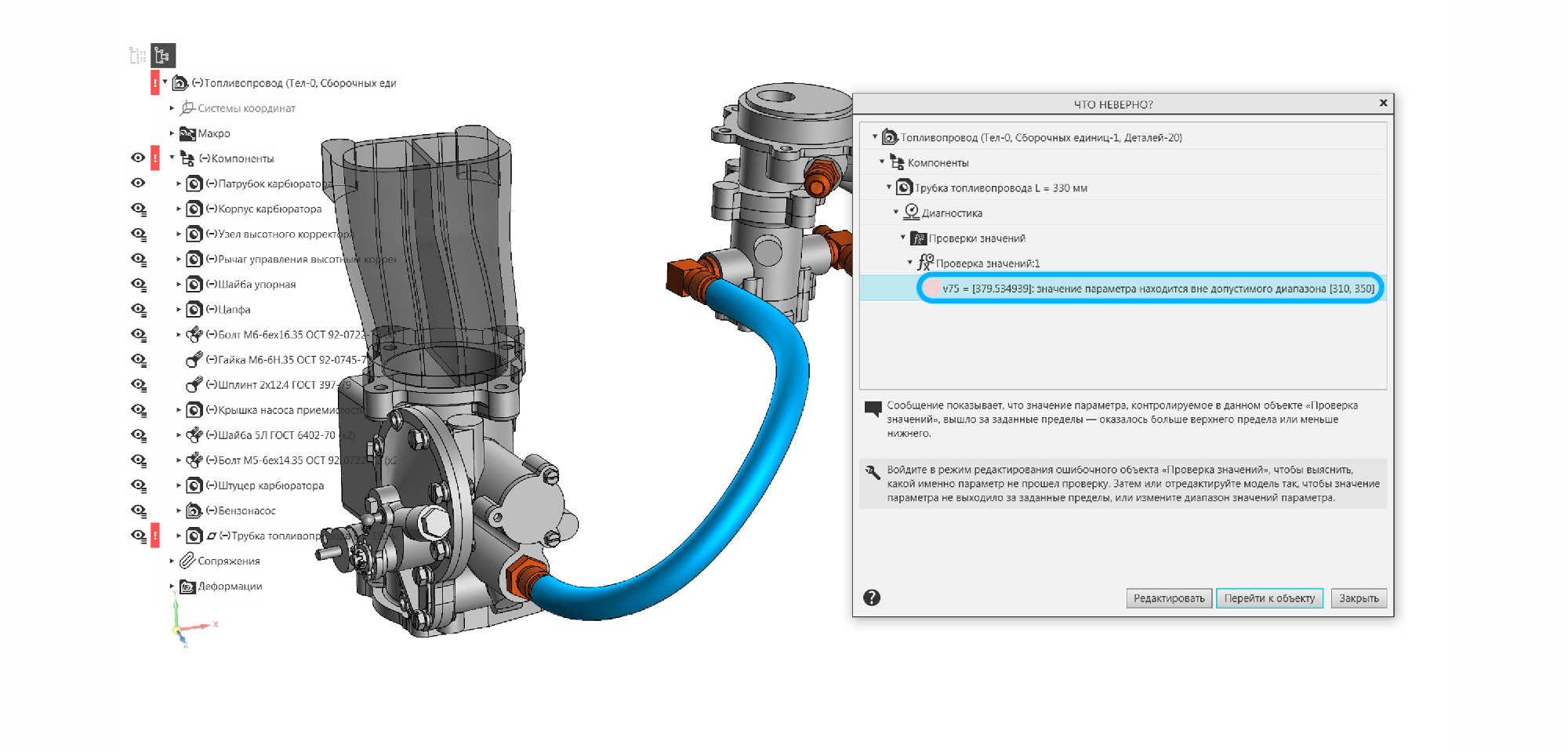

При работе с так называемыми «гибкими изделиями» появилась возможность изменения формы («деформации») компонентов в сборке без модификации файлов-источников. Новая команда «Проверка значений» поможет выявить выход значений переменных за границы допустимого диапазона.
Инструменты прямого моделирования геометрии пригодятся не только для изменения импортированных деталей без истории построения, созданных в других системах, но и для подготовки технологических моделей.
Крупный блок новой функциональности будет востребован и пользователями из общего машиностроения. Среди таких новинок:
Вместе с наращиванием функциональности повышается и удобство работы. Среди изменений, реализованных по просьбе пользователей – удаление клавишей <Delete> объектов в списках и таблицах на Панели параметров, параметрический массив графических объектов в чертеже или эскизе модели, копирование и вставка компонентов сборки через буфер обмена с помощью клавиш <CTRL+C> и <CTRL+V>, автоматический перенос текста в ячейке спецификации по заданным правилам на следующие строки.

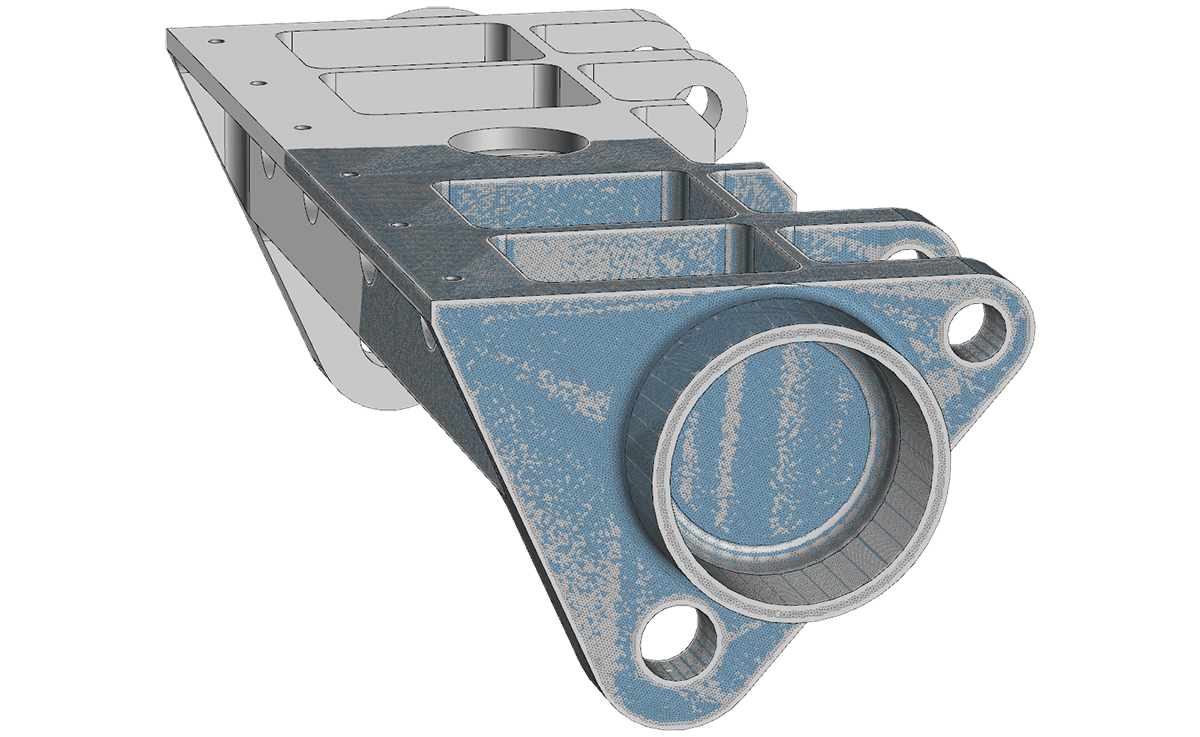

Начиная с 24-й версии в составе приложений доступна новейшая САПР композитов «КОМПАС-Композиты», система проектирования и подготовки производства изделий из слоистых полимерных композитных материалов. Она позволяет создавать трехмерный облик композитной детали и задавать требования к изделию на этапе проектирования, анализировать укладку на технологичность, подготавливать развертки и данные для производства (в том числе с применением высокотехнологичного оборудования), проводить изменения на этапе проектирования и технологической подготовки производства.

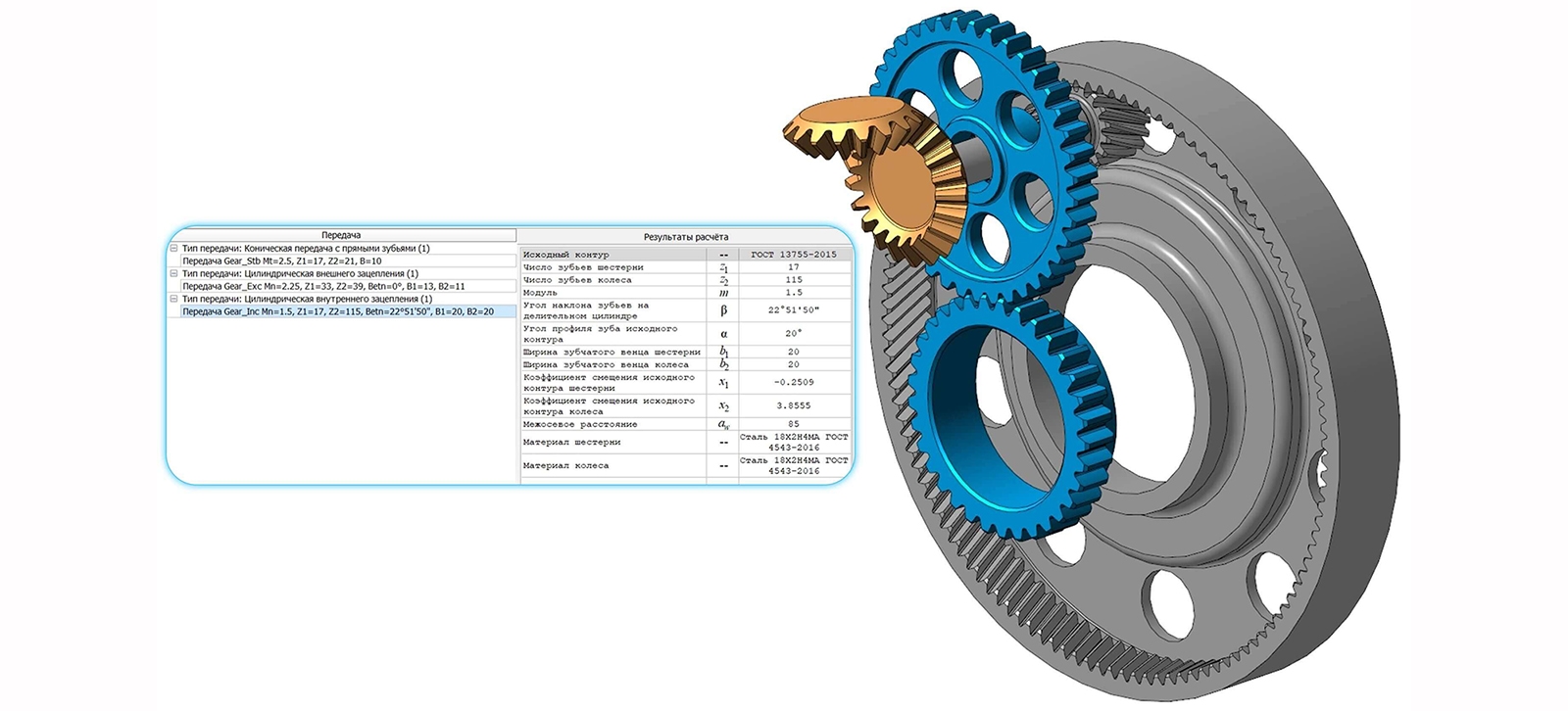

Изменилась концепция проектирования в приложении «Валы и механические передачи»: теперь механическая передача проектируется целиком в контексте 3D-модели сборки.

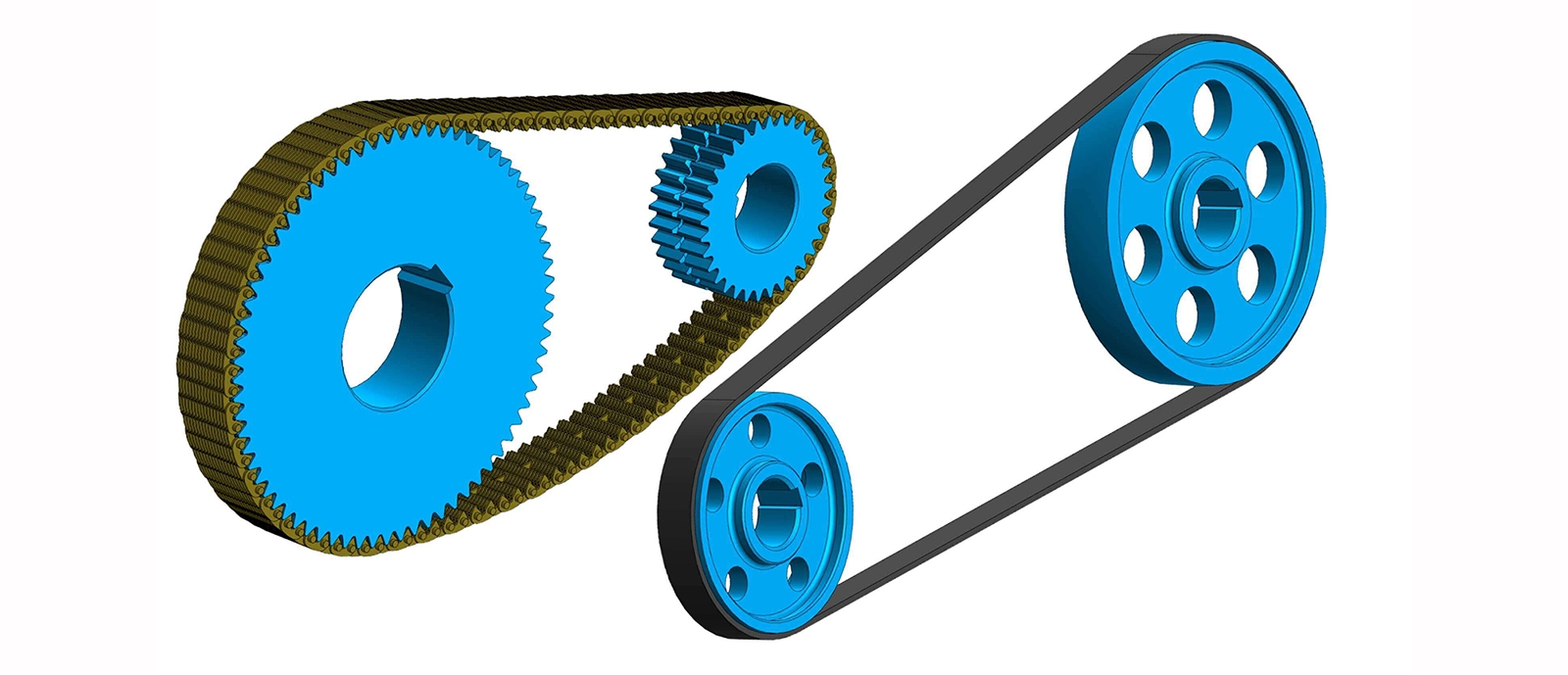

Появились ступени и вырезы с произвольной геометрией профиля, а благодаря многочисленным предложениям можно создавать реалистичные модели цепи и ремня в механических передачах.

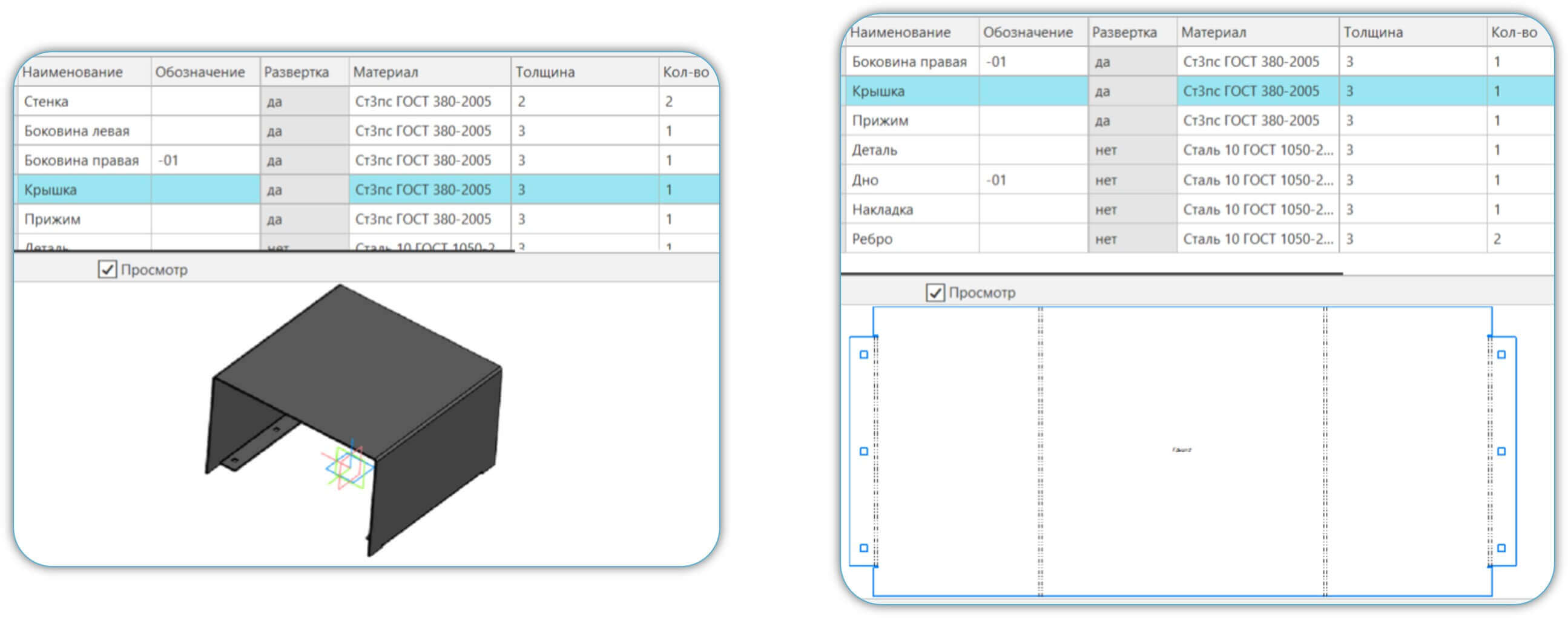

В новинке прошлого года, приложении «Раскрой», теперь доступен импорт 3D-сборки — поиск листовых тел в составе сборки и пакетное сохранение их разверток в формат фрагмента (*.frw) с автоматической сортировкой по материалам и толщинам. Кроме этого, приложение сформирует полезные ассоциативные отчеты «Ведомости карт раскроя» и «Ведомости делового отхода».
В приложении «Оборудование: Трубопроводы» появился новый способ построения трубопровода — от точки до точки: выбор варианта маршрута построения трубопровода между точками осуществляется по ребрам и диагоналям параллелепипеда.
В окне взаимодействия с системой ПОЛИНОМ:MDM теперь можно добавить элементы, которыми конструктор чаще всего пользуется в своей работе, из номенклатуры в «Избранное» (для приложений «Оборудование: Трубопроводы» и «Оборудование: Металлоконструкции»).
В приложении «Оборудование: Кабели и жгуты» улучшен импорт данных из САПР «Макс» и САПР электрооборудования «КОМПАС-Электрик». Значительно сократилось время построения развертки жгута и общих участков, которые моделируют пучки проводников в процессе создания модели жгута/кабеля.
Стала удобнее работа с диалогом Менеджера проектов для «КОМПАС-Электрик», т. к. теперь он встроен в панель КОМПАС-График. Появилась поддержка СУБД SQLite и улучшено взаимодействие с КОМПАС-График через API версии 7.

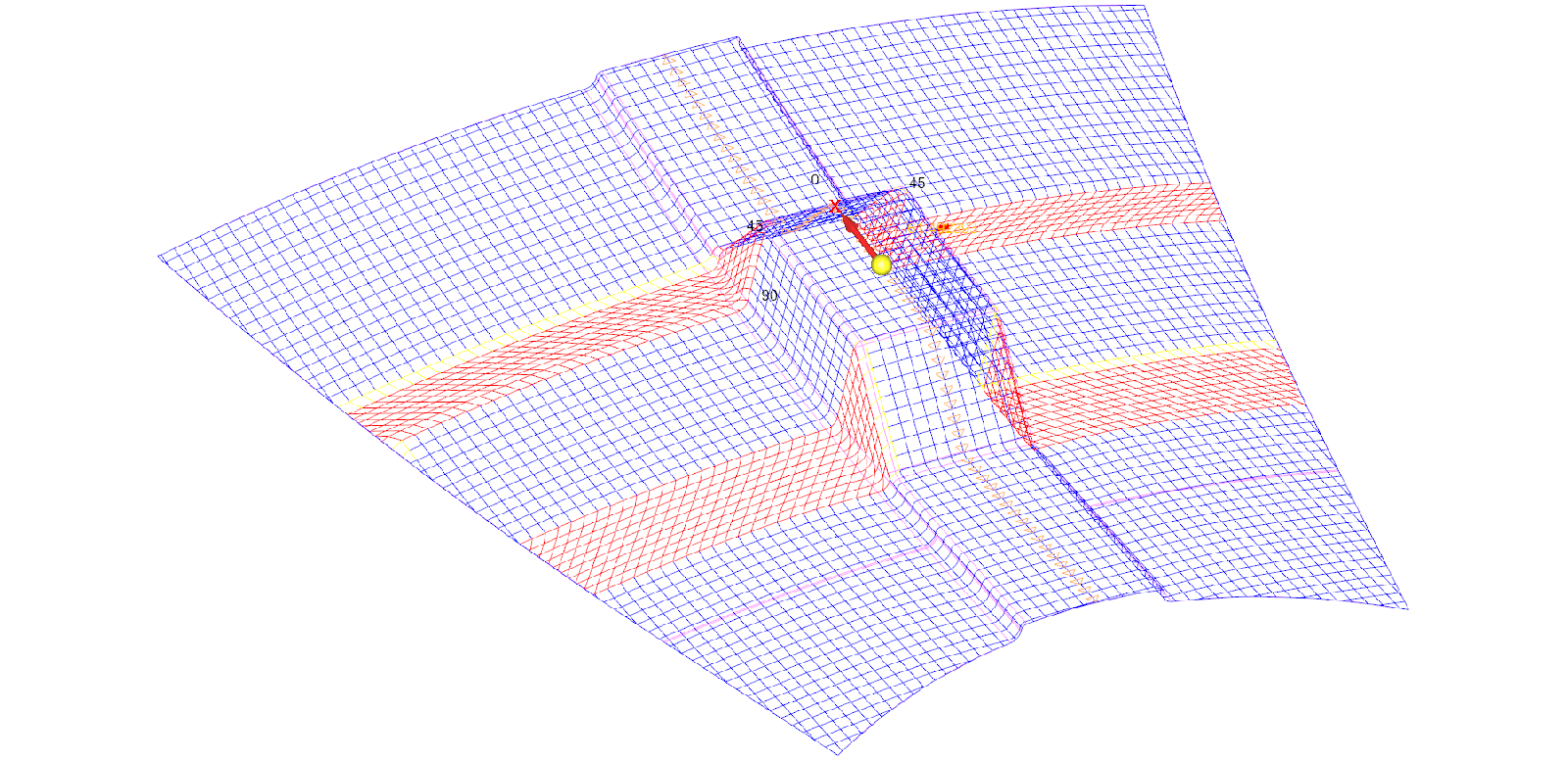

В приложении для прочностных расчетов «APM FEM» появилась новая вкладка «Именованные группы», которая объединит различные геометрические объекты, ускорит подготовку модели к расчету (когда разные граничные условия присваиваются одинаковой группе объектов) и обработку его результатов.
В приложении для моделирования аэрогидродинамики и теплообмена «KompasFlow» теперь доступен «Расчет влажности» и новый метод отображения полей распределения давления, скорости, температуры.

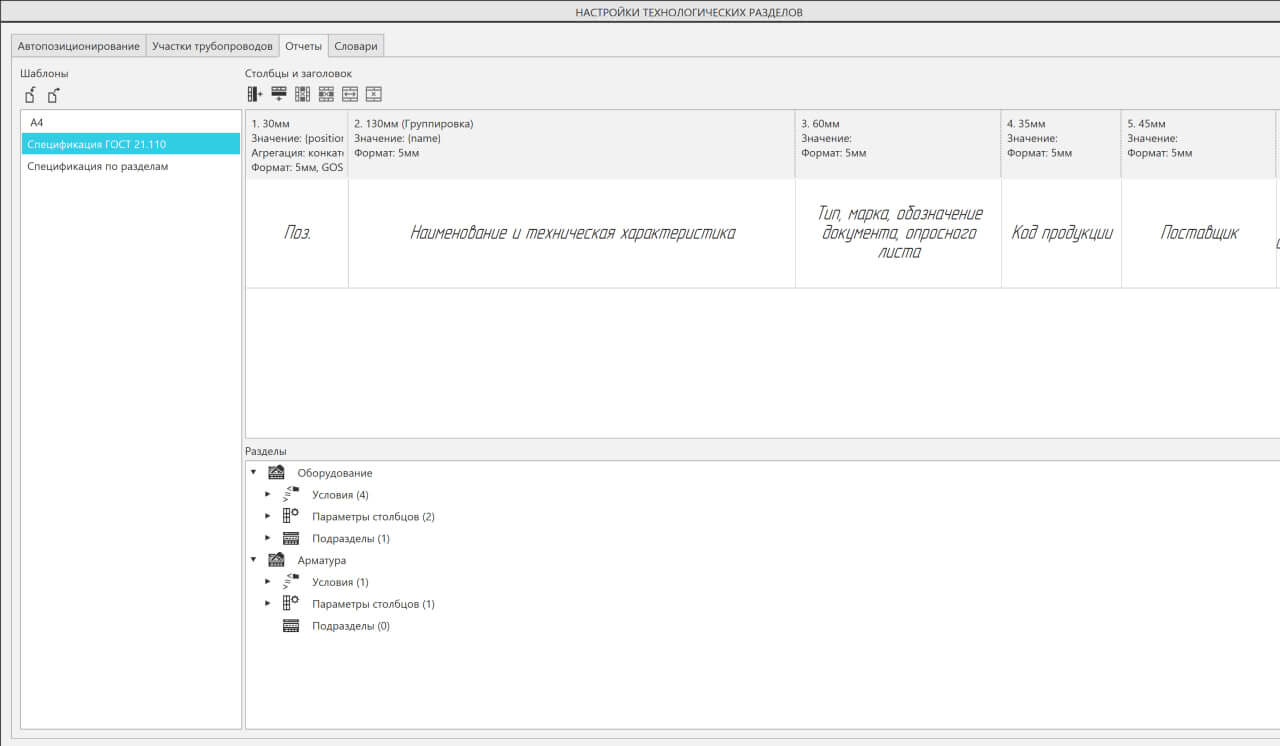

Главные новинки строительной конфигурации КОМПАС-3D коснулись работы с технологическими схемами (P&ID) в приложении «Технология: ТХ» (Схема принципиальная). Теперь пользователи могут создавать шаблоны отчетов с нужными колонками и фильтрами, что автоматизирует сбор данных по проекту. Настраивайте фильтры по зонам, блокам, типам оборудования и другим параметрам, чтобы получить нужные спецификации и ведомости.
Избежать ошибок и обеспечить единообразие по всему проекту помогут пользовательские словари. Теперь можно стандартизировать значения атрибутов, например, материалов.

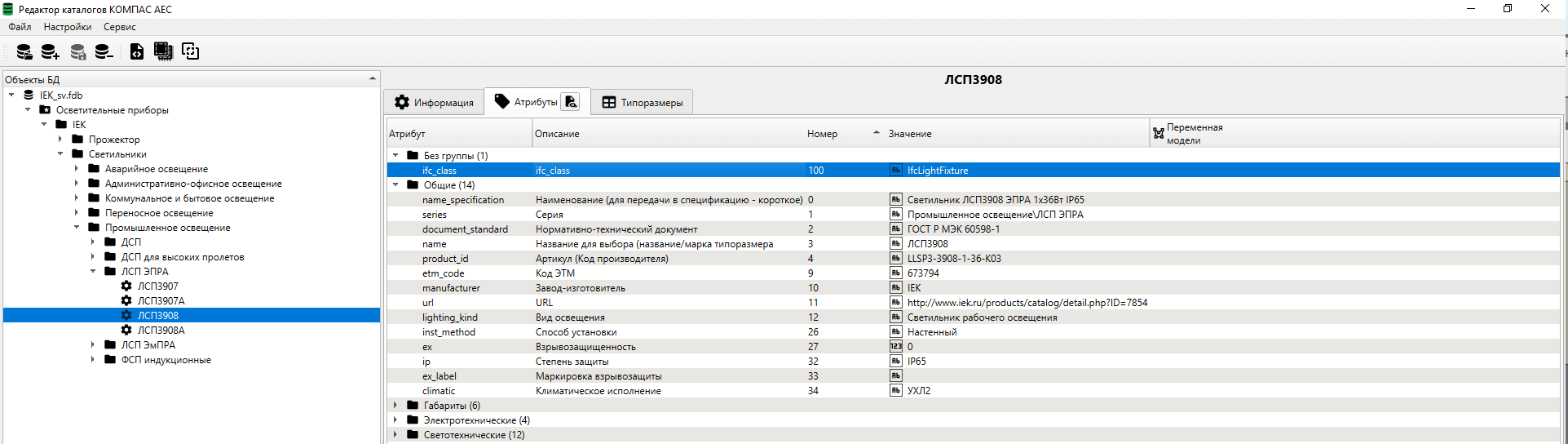

Еще одна громкая новинка — назначение IFC-классов прямо в редакторе каталогов в строительных приложениях КОМПАС-3D. Это упростит экспорт моделей в формат IFC для последующего использования в средах общих данных и BIM-решениях.
Строительные элементы получают стабильные GUID. Теперь при повторном экспорте идентификаторы не изменятся. Модель легче отслеживать, синхронизировать и обновлять без потери связей.

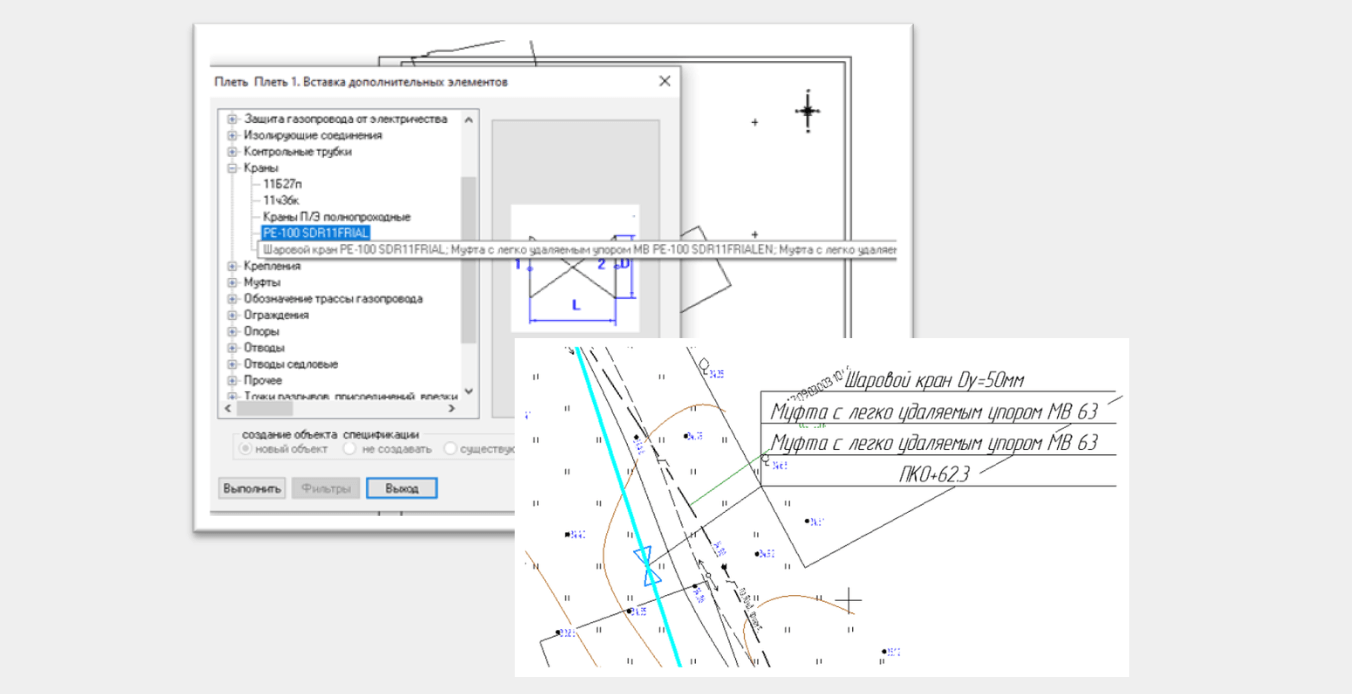

В приложениях «Наружные сети: ГСН/НВК/ТС» появились наборы элементов — создавайте и сохраняйте их в нужном порядке, вставляйте одним кликом, порядок отображается на профиле, а аннотация добавляется автоматически. Автовставка ускорит работу и повысит точность.
Кроме этого, добавлена настройка спецификаций для разных типов трубопроводов. Редактируйте спецификации для существующих типов или создавайте новые — база открытая и гибкая под ваши задачи.
Ознакомьтесь с полным списком новинок КОМПАС-3D v24 в записи презентации (смотреть на сайте | смотреть в ВК) или в интерактивной Справке.
Для покупки доступны бессрочная, годовая и квартальная лицензия.
Хотите сначала попробовать? Скачайте бесплатно ознакомительную 30-дневную версию.
Подробнее: https://kompas.ru/kompas-3d/v24.
